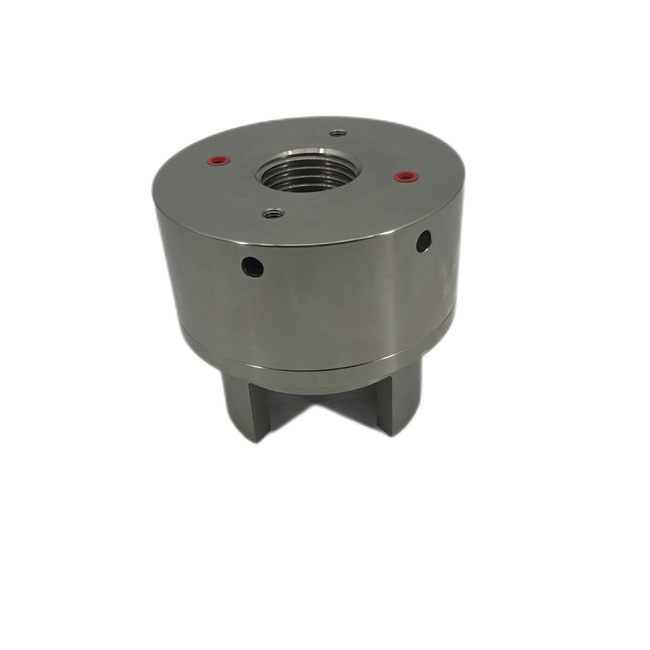

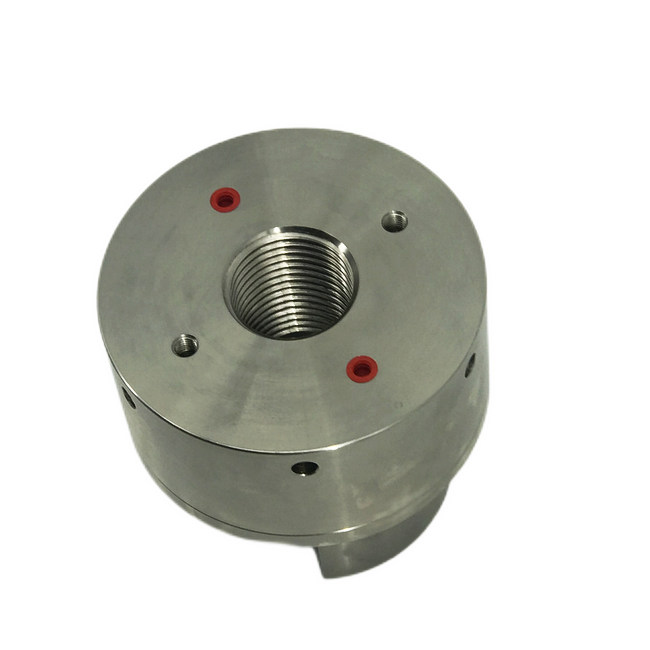

油圧ボルト引張りシリンダー タイプESのシングルステージ油圧ボルト伸張器
のため
高いボルトで固定する周期のための1つのピストン表面そして自動ピストン リターンのボルト引張りシリンダー。軸方向に限られた、放射状に自由空間との適用のため。
タイプES （シングルステージ）
放射状に開いたしかし限られた縦の整理の適用のための短く及び広い設計
標準的な規模
ボルト質10.9のための設計:M16へのM150
ボルト質8.8のための設計:M16へのM110
顧客用
ボルト質12.9のための設計:M20へのM560
ボルト質14.9のための設計:M20へのM560
特別な引張りシリンダーはボルト質4.8、8.8の、カスタム設計するまたは12.9または他のボルト質は要望に応じて利用できる。
六角形ナット
ISO 4032:六角形ナット（前のDIN 934）
DIN 2510-5:六角形ナット
EN 14399-4:高力前に張力鋼鉄構造（前のDIN 6915）のための有能なボルト継手
重い六角形のナット
顧客の設計に従う六角形ナット
円形のナット:
放射状の穴が付いている円形のナット
中心の穴が付いている円形のナット
円形のナットRMS /RMZ
円形のナット
顧客の設計に従う円形のナット
ボルト引張りシリンダー タイプESの製品の説明
ボルトにボルト引張りシリンダーをきつく締めるのに手のトルク レンチか電池のナットのレンチを使用しなさい。
計算された圧力はALS高圧ポンプによって発生する。これはボルトのねじりなしおよびfriction-free延長を作り出す。ポンプの油圧圧力はボルトに加えられるボルト引張りシリンダーの前荷に比例している。
圧力が達されるとき、トルクの出力を制御するために手のトルク レンチが付いているナットをきつく締めなさい。
| タイプ | 前荷力（KN） | わずかな直径 | 打撃（mm） |
| SE16-8.8 | 125 | 5/8'' |
10-15mm |
| SE20-8.8 | 150 | 3/4'' | |
| SE22-8.8 | 150 | 7/8'' | |
| SE24-8.8 | 200 | 1'' | |
| SE27-8.8 | 260 | - | |
| SE30-8.8 | 320 | 1 1/8'' | |
| SE33-8.8 | 400 | 1 1/4" | |
| SE36-8.8 | 470 | 1 3/8'' | |
| SE39-8.8 | 560 | 1 1/2 " | |
| SE42-8.8 | 640 | 1 5/8'' | |
| SE45-8.8 | 750 | 1 3/4'' | |
| SE48-8.8 | 854 | 1 7/8'' | |
| SE52-8.8 | 1016 | 2'' | |
| SE56-8.8 | 1175 | 2 1/4" | |
| SE60-8.8 | 1400 | 2 3/8'' | |
| SE64-8.8 | 1550 | 2 1/2 " | |
| SE68-8.8 | 1678 | - | |
| SE72-8.8 | 1800 | 2 3/4'' | |
| SE80-8.8 | 2350 | - | |
| SE90-8.8 | 2450 | 3 1/2 " | |
| SE100-8.8 | 2750 | 4'' | |
| SE110-8.8 | 2500 | 4 1/4" |
私達の中国の修正および変更は予約である。個々の設計かより詳しい情報のための私達に連絡すること自由に感じなさい。
標準的なか注文モデルで利用できる、適用に適するため。手、空気または電気ポンプ タイプを使用。
